ALS — мешалка бокового монтажа

ALS - мешалка бокового монтажа

Мешалка бокового монтажа Alfa Laval обеспечивает любые характеристики перемешивания, требуемые в пищевой, молочной, фармацевтической промышленности, при производстве напитков, косметических продуктов и в биотехнологиях. Мешалки типа ALS могут подходить для ряда приложений с атмосферными резервуарами и резервуарами под давлением, а также для использования в стерильных/асептических системах. Выбор правильного размера мешалок обеспечивает оптимальное решение вопросов низкого потребления энергии и конфигураций, учитывающих конкретные расчетные требования. Ниже даны примеры областей применения:
Область применения Типовые примеры
Сохранение однородной среды Баки хранения молока, баки со
смешанными продуктами, и т.д. Перемешивание        Жидкость и перемешивание
жидкости, т.е.: Смесительные емкости для йогурта и фруктов, смесительные емкости для ароматизированного молока, сиропа, и т.д.
Диспергирование        Баки перемешивания порошок
+ жидкость, и др. Суспензия Жидкости с твердыми
частицами, т.е. емкости для соков
Теплопередача           Циркуляция среды в баках
с углубленным кожухом        (охлаждение или обогрев)
Стандартная конструкция
Номенклатура пропеллерных мешалок бокового монтажа компании Alfa Laval предназначена для выполнения практически любых требований заказчика. Благодаря модульной конструкции, мешалки могут быть рассчитаны для любого типа приложений в гигиенических производствах. Модульная конструкция позволяет выполнять европейские и американские стандарты и нормы, такие как EHEDG, USDA, FDA, 3A, и др. Компания Alfa Laval может также поставлять и другие системы мешалок:

  1. Тип ALT, мешалки верхнего монтажа
  2. Тип ALTB, мешалки верхнего монтажа с нижней устойчивой опорой
  3. Тип ALB, мешалки нижнего монтажа

Более подробная информация об этих системах мешалок приведена в отдельных листках данных о продукте.

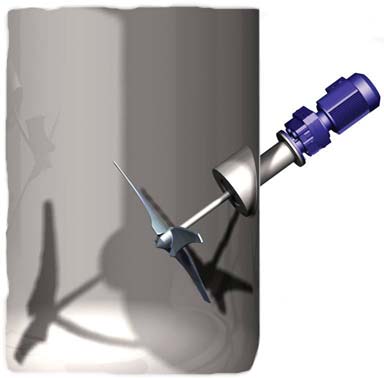

ALS - мешалка бокового монтажа в емкости
Конфигурируемая конструкция
Мешалки типа ALS имеют полностью конфигурируемую конструкцию, и по конфигурации могут быть подразделены на следующие элементы:

  1. Приводы (привод + опора вала + диаметр вала)
  2. Компоновка уплотнений (маслоуловитель + типа уплотнения вала)
  3. Вал (длина)
  4. Энергосберегающие крылья (тип рабочего колеса + отделка поверхности)
  5. Опции

Особенности эксплуатации
Малому потреблению энергии
конструкция мешалки
Каждый элемент имеет широкий диапазон различных характеристик, что позволяет выбрать размер мешалки для любого применения и требования.
Выгодная и удобная конструкция
Каждая конфигурация может обеспечить ряд преимущества — ниже приведены примеры:

Особенности эксплуатации

Благодаря

Малому потреблению энергии

широкая номенклатура высокоэффективных рабочих колес и приводов позволяет создать конструкцию с низкими эксплуатационными затратами

Бережной обработке продукта

широкая номенклатура высокоэффективных рабочих колес позволяет создать конструкцию, работающую с низкой скоростью сдвига



Особенности санитарного

Благодаря

исполнения



Легкая внешняя очистка

Конструкция опорной рамы из нержавеющей стали с уплотнительными кольцами (для мойки)

Соединениям внутри бака

опорная рама работает

(зонам риска), которых можно

с приводным валом и

избежать

специальным внутренним соединением вала без фланцевого соединения внутри бака

Хорошие дренажные свойства

нет плоских поверхностей или канавок на внутренних частях

Легкая очистка

нет внутренних скрытых поверхностей между лопастями и гибкими поверхностями



Особенности обслуживания

Благодаря

Обслуживанию (замена

опорная рама работает со

сменных частей, таких как

съемным валом, который

уплотнения вала, подшипники,

можно снять снаружи бака

и т.д.), выполняемому



полностью снаружи бака



Легкий демонтаж

использование паукообразного соединения и деталей из нержавеющей стали (без коррозии)

Двигатель
Размер и скорость двигателя в соответствии с рабочими требованиями. В стандартном исполнении с двигателем IEC IP55, другие типы — по запросу.
В стандартном исполнении окраска RAL5010.
Напряжение и частота
В стандартном исполнении 3×380-440 В, 50 Гц или 3×440-520 В, 60 Гц. Доступны все варианты напряжений и частот.
Зубчатая передача
Имеются различные типы зубчатых передач в соответствии с конфигурацией.
В стандартном исполнении залита нормальным синтетическим или минеральным маслом, вариант: Масло, утвержденное для пищевой промышленности.
В стандартном исполнении окраска RAL5010.
Материалы
Номенклатура материалов для деталей, контактирующих с продуктом:
Стальные детали:                                                              AISI 316L (стандарт)
AISI 304 AISI 904L SAF 2205 Другие материалы предоставляются по запросу.
Резиновые детали уплотнений (уплотнительные кольца или сильфоны): EPDM
FPM/FEP (только для уплотнительных колец) FPM
Другие материалы предоставляются по запросу.
Детали механических уплотнений:                                Углерод
Углерод (FDA) Карбид Кремния
Конкретный выбор материалов будет зависеть от фактической выбранной конфигурации.
Сертификат на материал — вариант
3.1.B. Сертификаты на материалы/заявление на соответствии FDA согласно 21 CFR177 на стальные детали/эластомеры, контактирующие со средой
ATEX — вариант
Мешалки могут поставляться утвержденными для среды ATEX с декларацией соответствия согласно директиве 94/9/EC, утвержденными в соответствии с категориями ATEX:
Внутри резервуара:                                                             II1GDcTX, II2GDcTX или
II3GDcTX
Снаружи резервуара:                                                          II2GDcTX или II3GDcTX
ПРИМЕЧАНИЕ: Не все конфигурации могут поставляться в соответствии с ATEX директива 94/9/EC.
Размеры
Стандартный диапазон диаметров рабочих колес: от 0125 мм до 1900 мм. Конкретные размеры на блоке привода и рабочих колесах будут зависеть от фактической выбранной конфигурации.
Запросы
При выполнении заказов для обеспечения правильного определения размеров и конфигурации, требуется следующая информация: Для бюджетной калькуляции цен пользуйтесь следующей формой обработки запросов Alfa Laval (электронная версия): "Простой запрос, мешалка".
Для подробной калькуляции цен пользуйтесь следующей формой обработки запросов Alfa Laval (электронная версия): "Расширенный запрос, мешалка" на сайте производителя.
